CQF氟塑料磁力泵

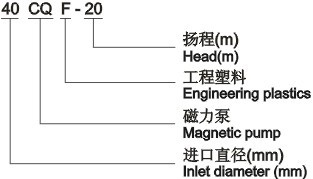

CQF工程塑料磁力泵类型含义

CQF工程塑料磁力泵首要特点：
CQF型工程塑料磁力泵以静密封替代动密封，使泵的过流部件处于彻底密封状况，彻底解决了其它泵的机械密封无法防止的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造资料，因此它具有杰出的抗腐蚀功能，并可以使实运送介质免受污染。

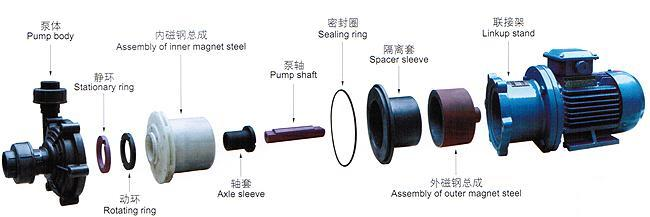

CQF工程塑料磁力泵结构爆破图：

注：1、泵 体：增强聚丙稀; 2、静 环：碳化硅或氧化铝陶瓷；3、动 环：填充F4；4、叶 轮：增强聚丙稀；5、密封圈：氟橡胶；6、隔 板：增强聚丙稀；7、阻隔套：增强聚丙稀；8、外磁：HT200+永磁体；9、转子：增强聚丙稀+永磁体；10、主轴：碳化硅或氧化铝陶瓷；11 轴承：填充F4；12、支架：HT200

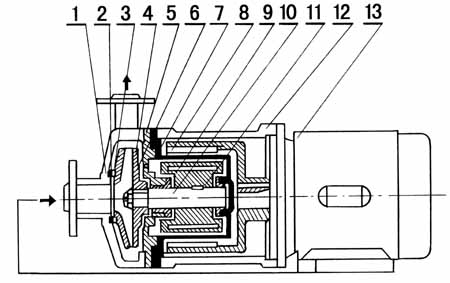

CQF工程塑料磁力泵结构图

CQF工程塑料磁力泵作业原理：
       CQF型工程塑料磁力驱动离心泵（简称工程塑料磁力泵），一般由电动机，磁力偶合器和工程塑料离心泵构成。其首要特点是运用磁力偶合器传递动力，彻底无泄漏，当电动机股动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和阻隔套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械触摸地传递扭矩。在泵轴的动力输入端，因为液体被封闭在停止的阻隔套内，没有动密封因此彻底无泄漏。CQ系列磁力泵型式及基本参数契合JB／TQ786－89《小型磁力驱动离心泵型式与基本参数》规范和《小型磁力驱动离心泵三个规范的补充规定》。

CQF工程塑料磁力泵功能参数：
